高压电缆封铅缺陷的相控阵超声检测系统（HFD-ULT400i）

【产品名称】：高压电缆封铅缺陷的相控阵超声检测系统（HFD-ULT400i）
【产品型号】：0.00
【长×宽×高】：0.00
点击量：81次

详细介绍

1.系统简介

高压电缆封铅缺陷的相控阵超声检测系统适用于电厂、输电线路、变电所、配电网等场所的电缆终端与电缆中间接头的缺陷检测。此缺陷检测系统包含相控阵探头、数据处理板卡系统、客户端数据接收系统等设备，可在计算机客户端获取高压电缆终端与中间接头缺陷的A扫波形数据、S扫（扇扫）数据并能直观的显示出缺陷图像，可根据实际的检测情况进行探头参数的调整和自定义相控阵延时聚焦法则，提高缺陷的检出率。

2、产品特点

高压电缆封铅缺陷的相控阵超声检测系统对高压电缆终端以及中间接头的缺陷检测具有：

（1）灵敏度高，能检出微小缺陷——最小可检测0.5mm及以下的各种缺陷；

（2）激励能量高，最高电压可达100V——穿透力强、能检测较厚工件、可达300mm以上；

（3）16阵元相控阵传感器，成像精度高——512*400/0.1mm；

（4）高速采用，最高可达1GHz、默认400MHz——检测准确率高；

（5）对环境无污染，不损害操作人员健康等检测优势。

3、工作原理概述

高压电缆封铅缺陷的相控阵超声系统由硬件和软件两部分构成。

系统采用模块化的设计方法，在高压电缆终端或电缆中间接头的外保护层上安置柔性相控阵探头，通过探头晶片发出超声信号，当遇到缺陷时晶片接收超声数据，相控阵设备接收探头所采集信号并进行延时处理上传至客户端界面进行直观的缺陷图像显示。

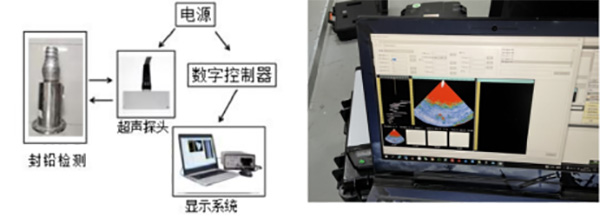

工作原理图操作界面

4、产品功能

l高压电缆封铅缺陷的相控阵超声系统能够对电缆终端以及电缆中间接头的缺陷进行提前检出，以减少封铅缺陷导致的高压电缆运行故障问题。此系统可在不拆装电缆情况下进行缺陷检测，减少了电缆检修劳动强度和对电缆整体的损伤。高压电缆封铅缺陷的相控阵超声系统可以检测典型缺陷类型不少于 3 种，定位深度可达2000mm，具备网线通信功能，安全、高效，能够快速实现缺陷的定量分析。

5、配置清单和技术指标

5.1配置清单

设备名称	型号规格	产地
检测主机	HFD-ULT400i	中国
超声相控阵传感器	16阵元、频率4MHz、带宽1M-15MHz	美国
分析软件	HV-sys	中国
操作平台	Windows10
耦合模块	45°、90°楔块
耦合剂	CG-98超声耦合剂

5.2整机技术指标

序号		技术指标	参数
1	脉冲发射器	发射电压	双极性方波,±1V~±100V可调，步进为1V、5V、10V连续可调
		脉冲宽度	20ns~1000ns，步进1ns、5ns、10ns可选
		重复频率	10kHz
2	接收器	带宽	0.5MHz~15MHz
		增益范围	0~90dB,步进0.1dB
		输入阻抗	50欧
		TCG补偿	16点，40dB/us
		接受延迟	0~40us，精度2.5ns
3	接口	探头接口	IPEX接口
4	分析软件	分析功能	智能识别缺陷类型、大小和位置，以及缺陷类型。识别缺陷类型包括缺陷类型包括封铅表面开裂、铅封制作时产生的封铅内部气泡、受力过大后导致铅封内部裂纹、封铅与金属套界面间隙等4种典型缺陷；可识别0.5mm大小的内部缺陷；缺陷位置通过三维模型直观显示出具体位置。
		显示功能	数据通过A扫或S扫显示
		设置功能	能对增益、检测深度、声束等参数进行设置

5.3传感器技术指标

序号	技术指标	参数
1	频率（MHz）	5
2	阵元数	16
3	阵元间距（mm）	1
5	阵元长度（mm）	10
